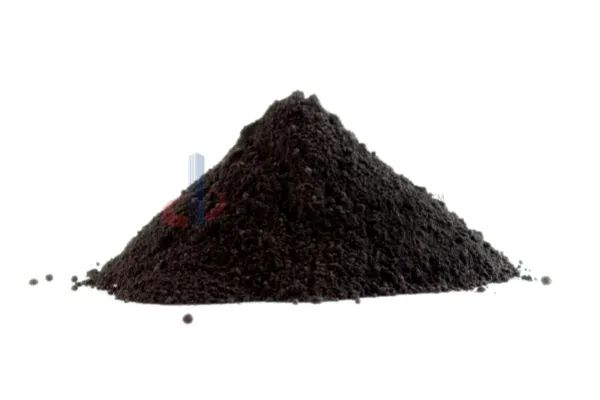

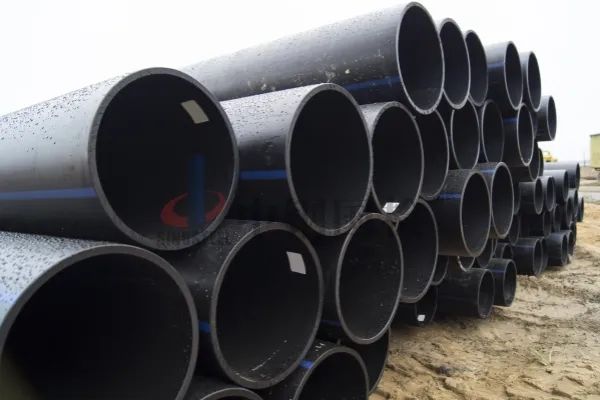

從我們?nèi)粘＞幼〉慕ㄖo排水系統(tǒng)，到城市地下縱橫交錯(cuò)的市政管網(wǎng)，聚烯烴管材無處不在，它就像人體的血管一樣，承擔(dān)著輸送各種流體的重要任務(wù)。而管材的壽命，直接關(guān)系到整個(gè)工程的安全和穩(wěn)定運(yùn)行。炭黑作為關(guān)鍵添加劑，不僅是賦予管材黑色外觀的“著色劑”，更是提升管材性能的“強(qiáng)化劑”。

?

當(dāng)炭黑在聚烯烴管材中的含量處于黃金區(qū)間時(shí)，管材就如同穿上了一層堅(jiān)固的鎧甲，各方面性能都得到顯著提升。在耐候性方面，它能有效抵抗紫外線的侵襲，延緩管材的老化速度。在力學(xué)強(qiáng)度上，它能增強(qiáng)管材的抗拉性能，延長其使用壽命。此外，炭黑還能改善管材的加工穩(wěn)定性，讓管材在生產(chǎn)加工過程中更加順暢，減少次品的產(chǎn)生。

?

不過，炭黑含量并不是越多越好，一旦含量過高，管材就會(huì)變得脆弱，抗沖擊性下降。相反，如果含量過低，管材的耐候性就會(huì)大打折扣，縮短使用壽命。聚烯烴管材中炭黑含量只有保持在合適的范圍內(nèi)，才能保證管材的“健康”，使其性能達(dá)到最佳狀態(tài)。

?

?

為了確保聚烯烴管材的質(zhì)量，準(zhǔn)確測(cè)定其炭黑含量至關(guān)重要。GB/T13021-2023《聚烯烴管材和管件炭黑含量的測(cè)定煅燒和熱解法》為我們提供了科學(xué)、嚴(yán)謹(jǐn)?shù)臋z測(cè)方法。

?

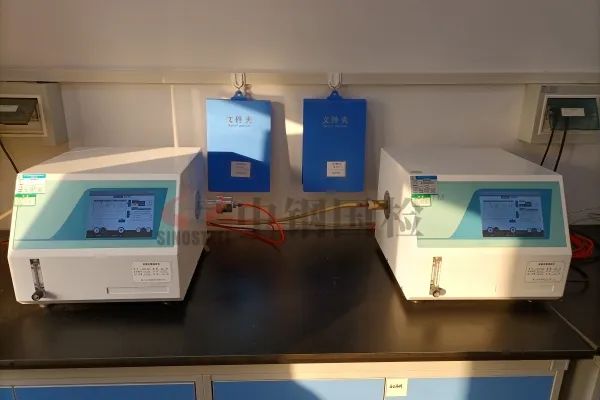

一、管式電爐法

1、取3份顆?；蛑破吩嚇樱?3℃±2℃下調(diào)節(jié)不小于24h后各稱取約1g。2、將管式電爐預(yù)熱至550℃±50℃，通入流速為200mL/min±20mL/min的氮?dú)饧s5min。3、將樣品舟移至管式電爐的中心，調(diào)節(jié)氮?dú)饬魉贋?00mL/min±10mL/min熱解約45min，隨后移至非加熱段放置10min（保持相同的氮?dú)饬魉伲?、取出樣品舟，置于干燥器中冷卻后在23℃±2℃下稱量。5、之后將樣品舟在900℃±25℃下煅燒，直至炭黑全部消失。同樣冷卻后在23℃±2℃下稱量。6、試驗(yàn)過程中做好記錄。試驗(yàn)結(jié)果應(yīng)為3個(gè)試件炭黑含量的算術(shù)平均值。

?

?

二、箱式電阻爐法

1、測(cè)試前，試樣需在23℃±2℃下調(diào)節(jié)不少于24h，同時(shí)按要求準(zhǔn)備好坩堝。2、箱式電阻爐預(yù)熱至325℃±25℃后，合上坩堝蓋將其置于爐中，以（10±1）℃/min~（15±1）℃/min的速率升溫至550℃±25℃。試樣在此溫度下熱解10min±0.5min，熱解結(jié)束后爐溫以15℃/min±1℃/min的速率降溫至325℃±25℃。3、取出坩堝置于干燥器中冷卻至23℃±2℃，稱量。再次置于干燥器中，30min后再次稱重。4、若兩次稱量的質(zhì)量差超過0.5mg，則重復(fù)上一步驟，直到恒重。5、打開坩堝蓋，將坩堝與蓋一同放回爐中升溫至900℃±25℃，煅燒30min±5min。若仍有炭黑繼續(xù)煅燒直至炭黑完全消失。6、停止加熱，待爐溫降至500℃以下，取出坩堝和蓋，置于干燥器中冷卻至23℃±2℃，稱重。然后再次置于干燥箱中，30min后再次稱量。7、若兩次稱量的質(zhì)量差超過0.5mg，則重復(fù)上一步驟，直至恒重。8、試驗(yàn)結(jié)果通過公式計(jì)算得出。

?

三、微波馬弗爐法

1、微波馬弗爐預(yù)熱至520℃±25℃，合上坩堝蓋，將坩堝置于爐內(nèi)，熱解10min±0.5min。2、取出，置于干燥器中冷卻至23℃±2℃，稱重；再次置于干燥器中，30min后再次稱量。3、兩次稱量的質(zhì)量差超過0.5mg，則重復(fù)上一步驟，直到恒重。4、之后打開坩堝蓋，將坩堝與蓋一同置于爐內(nèi)，升溫至900℃±25℃，煅燒10min±1min。若仍有炭黑繼續(xù)煅燒直至炭黑完全消失。5、停止加熱，爐溫降至500℃以下，取出坩堝與蓋，一同置于干燥器冷卻至23℃±2℃，稱量；再次置于干燥，30min后再次稱量。6、若兩次稱量質(zhì)量差超過0.5mg，重復(fù)上一步驟，直至恒重。7、試驗(yàn)結(jié)果通過公式計(jì)算得出。

?

四、熱重分析儀法

1、使用切片機(jī)或刀片機(jī)從管材、管件或原料中切取3份試樣，并將試樣放入坩堝中。2、將裝有試樣的坩堝放入熱重分析儀，通入氮?dú)?，?0℃/min或20℃/min的升溫速率由室溫升溫至800℃，恒溫15min后，在不冷卻的情況下，切換為通入空氣或氧氣，以相同的升溫速率升溫至900℃。3、然后根據(jù)炭黑質(zhì)量損失測(cè)定炭黑含量。4、試驗(yàn)過程中做好數(shù)據(jù)記錄，試驗(yàn)結(jié)果為3個(gè)試樣炭黑含量的算術(shù)平均值。

?

?

管式電爐法適用范圍廣、重現(xiàn)性優(yōu)異、操作流程標(biāo)準(zhǔn)化程度高，是試驗(yàn)室首選的傳統(tǒng)方法。箱式電阻爐法采用多坩堝同時(shí)加熱模式，集中處理能力強(qiáng)，適用于批量處理。微波馬弗爐具有加熱效率與溫控精度雙優(yōu)的特性，節(jié)能高效，適合對(duì)檢測(cè)效率和能耗有要求的規(guī)?；瘷z測(cè)場(chǎng)景。熱重分析法具有超高精度與成分區(qū)分能力，精于科研仲裁，適合含有多種添加劑的復(fù)雜配方管材分析。每種方法都有自己的特點(diǎn)，在實(shí)際檢測(cè)中需根據(jù)樣品特性、檢測(cè)目的和設(shè)備條件選擇適配方法，共同守護(hù)聚烯烴管材的“健康密碼”。
