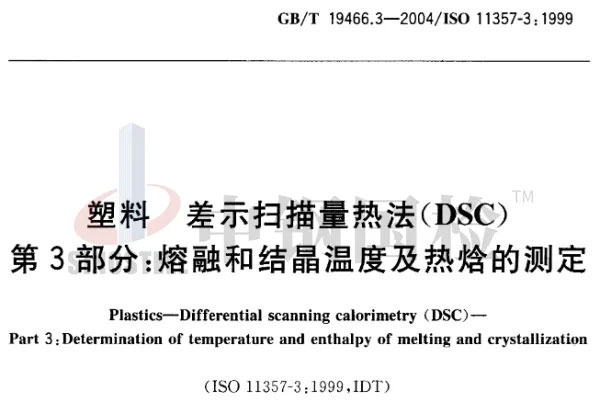

在新材料產(chǎn)業(yè)蓬勃發(fā)展的當(dāng)下，纖維材料憑借其獨(dú)特的物理化學(xué)性能，廣泛應(yīng)用于航空航天、醫(yī)療衛(wèi)生、環(huán)境保護(hù)等前沿領(lǐng)域。而材料性能的精準(zhǔn)檢測是推動產(chǎn)業(yè)創(chuàng)新升級的關(guān)鍵一環(huán)，差示掃描量熱法（DSC）以其高靈敏度、高精度的特性，成為解析纖維熱性能的核心技術(shù)手段。本文將嚴(yán)格依據(jù) GB/T 40271-2021、GB/T 19466.3-2004 兩項國家標(biāo)準(zhǔn)，深入解析纖維 DSC 分析檢測的全流程，助力纖維材料質(zhì)量控制。

?

一、DSC分析檢測原理

DSC 的工作原理基于在程序控溫和特定氣氛環(huán)境下，精確測量輸給試樣和參比物的熱流速率或加熱功率差與溫度或時間的關(guān)系。當(dāng)纖維樣品經(jīng)歷溫度變化時，若發(fā)生熔融、結(jié)晶、玻璃化轉(zhuǎn)變等熱事件，會伴隨熱量的吸收或釋放。通過對比樣品與參比物（通常為惰性物質(zhì)，如空樣品皿）在相同溫度變化過程中的熱流差異，能夠精準(zhǔn)繪制出 DSC 曲線。

?

?

二、檢測設(shè)備與材料要求

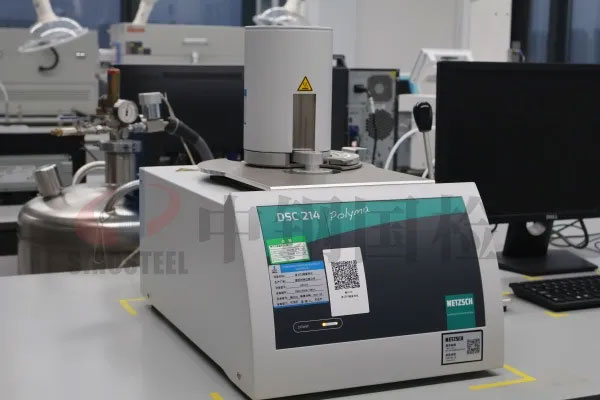

（一）差示掃描量熱儀

溫度控制性能：需具備 0.5℃/min 至 20℃/min 等速升溫或降溫能力，能在 ±0.5℃精度內(nèi)保持試驗溫度恒定至少 60min，支持分段程序升溫。氣體流量控制在 10 - 50mL/min 范圍內(nèi)，偏差 ±10% 以內(nèi)，通常使用純度≥99.99% 的氮?dú)庾鳛楸Ｗo(hù)氣。儀器溫度信號辨別能力達(dá) 0.1℃內(nèi)，噪音干擾低于 0.5℃，能自動記錄 DSC 曲線并準(zhǔn)確進(jìn)行面積積分，積分偏差小于 2%。

?

（二）樣品皿

根據(jù)標(biāo)準(zhǔn)GB/T 40271 – 2021的規(guī)定，用于放置試樣和作為參比物的樣品皿，應(yīng)由相同質(zhì)量的同種材料制成。在測量條件下，樣品皿需具備良好的化學(xué)穩(wěn)定性，不與試樣和氣氛發(fā)生任何物理或化學(xué)變化。同時，具有優(yōu)異的導(dǎo)熱性能，能夠快速且均勻地傳遞熱量，以保證樣品受熱的一致性。此外，樣品皿應(yīng)設(shè)計為可加蓋和密封的結(jié)構(gòu)，防止樣品在測試過程中受到外界污染或揮發(fā)損失，確保測試結(jié)果的準(zhǔn)確性。

?

（三）氣源

氮?dú)庾鳛槌Ｓ玫谋Ｗo(hù)氣源，其純度≥99.99%，流速設(shè)定為 20mL/min。高純度的氮?dú)饽軌驗闇y試提供惰性環(huán)境，有效避免纖維樣品在加熱過程中的氧化降解，保障熱性能測試的可靠性。

?

（四）其他輔助設(shè)備

用剪刀或哈氏切片器將纖維樣品剪碎至 2 - 3mm，天平精度達(dá) 0.01mg，用于準(zhǔn)確稱取 3 - 5mg 的樣品。

?

三、纖維DSC分析檢測流程

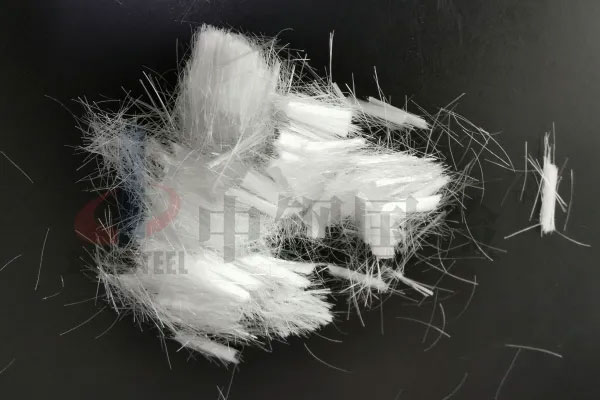

（一）樣品準(zhǔn)備

按 FZ/T 01057.1 規(guī)定抽取樣品，確保代表性。將纖維剪碎至 2 - 3mm，用精度 0.01mg 天平稱取 3 - 5mg，每個樣品準(zhǔn)備 3 個平行試樣。每個樣品準(zhǔn)備 3 個試樣進(jìn)行平行測試，以提高測試結(jié)果的可靠性和重復(fù)性。

?

（二）儀器校準(zhǔn)

長時間未用或超半年未校驗的儀器需校準(zhǔn)。選用銦、錫等標(biāo)準(zhǔn)樣品，通過比較實測值與標(biāo)準(zhǔn)值確定校正系數(shù)。部分先進(jìn) DSC 儀器具備自動校準(zhǔn)功能。

?

（三）測試過程

1、基線測量：取兩個質(zhì)量精確一致（精確到 0.01mg）的樣品皿，加蓋壓緊密封后，在室溫下用鑷子將其放入 DSC 儀器的樣品支持器中，按照實際測試條件進(jìn)行測量，得到儀器基線。

2、樣品測試：另取一個樣品皿，稱取其質(zhì)量后將制備好的纖維試樣放入其中，加蓋壓緊密閉。將裝有試樣的樣品皿放入儀器指定位置的樣品支持器中，在另一處放入密封的空樣品皿作為參比。

?

設(shè)定儀器程序，扣除先前測量的儀器基線，在至少低于預(yù)估熔融峰溫度 50℃的條件下，以 10℃/min 的速率開始升溫，升溫至至少高于預(yù)估熔融峰溫度 30℃，或低于熱分解溫度 20℃ - 30℃，在此過程中實時記錄 DSC 曲線。對于一些新型纖維以及某些經(jīng)特殊加工處理獲得的纖維，為消除纖維加工過程中殘留的熱歷史對測試結(jié)果的影響，可先進(jìn)行第一次升溫，待升溫至適當(dāng)溫度后冷卻，再進(jìn)行第二次升溫并觀察記錄 DSC 曲線，以第二次升溫后測得的值作為最終試驗結(jié)果。

?

?

3、測試后檢查：測試完成后，將儀器冷卻至室溫，取出試樣皿，仔細(xì)觀察試樣皿是否變形或試樣是否溢出。若發(fā)現(xiàn)試樣皿變形或試樣溢出等異常情況，可能會對測試結(jié)果產(chǎn)生影響，需對該組數(shù)據(jù)進(jìn)行評估或重新測試。

?

（四）數(shù)據(jù)處理與結(jié)果表示

分析 DSC 曲線，讀取每個試樣的熔融峰溫度（Tpm），精確至 0.1℃，取平均值并修約到整數(shù)位作為樣品的熔融峰溫度。以 DSC 曲線上熔融峰與基線之間的面積作為試樣的熔融焓，精確至 0.1J/g，取平均值并修約到整數(shù)位作為樣品的熔融焓。

?

四、檢測過程中的注意事項

1、樣品相關(guān) ：抽取的樣品要具有代表性，能真實反映整批材料的特性。不同批次或生產(chǎn)工藝的纖維應(yīng)分別抽樣檢測。制備樣品時，保持操作環(huán)境清潔，防止雜質(zhì)混入。剪碎后的樣品尺寸適中，裝填均勻，確保受熱均勻。

2、儀器操作 ：測試前充分預(yù)熱儀器，避免性能不穩(wěn)定影響測量準(zhǔn)確性。升溫速率一般推薦10℃/min，特殊纖維可根據(jù)實際情況調(diào)整。定期維護(hù)保養(yǎng)儀器，嚴(yán)格按校準(zhǔn)周期校準(zhǔn)，確保測量準(zhǔn)確性。

3、環(huán)境與安全 ：確保氮?dú)夥€(wěn)定供應(yīng)，流量和純度符合要求，防止樣品氧化。測試環(huán)境需通風(fēng)良好，防止氮?dú)夥e聚。操作時注意高溫部件，避免燙傷；更換部件或安裝拆卸時，確保儀器斷電，防止觸電。若測試可能產(chǎn)生有害氣體，應(yīng)在有通風(fēng)排毒設(shè)施的環(huán)境中進(jìn)行。

?

五、結(jié)語

DSC 分析檢測在纖維領(lǐng)域具有廣泛應(yīng)用，如在科研中可用于研究纖維的熱性能、結(jié)晶行為等，幫助開發(fā)新型纖維材料；在生產(chǎn)過程控制中，能快速檢測纖維的質(zhì)量穩(wěn)定性，確保產(chǎn)品質(zhì)量；在質(zhì)量仲裁方面，為纖維產(chǎn)品的質(zhì)量爭議提供科學(xué)依據(jù)。通過嚴(yán)格遵循標(biāo)準(zhǔn)和合理的檢測流程，可以準(zhǔn)確地評估纖維的性能和質(zhì)量，為纖維材料的研發(fā)、生產(chǎn)和應(yīng)用提供有力支持。
